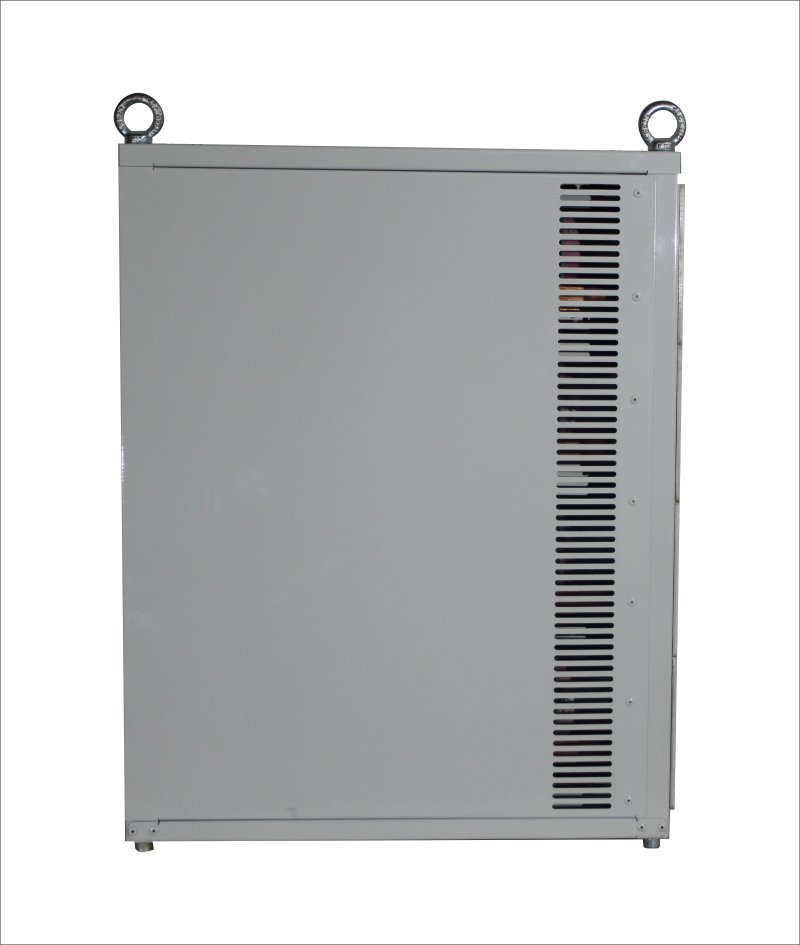

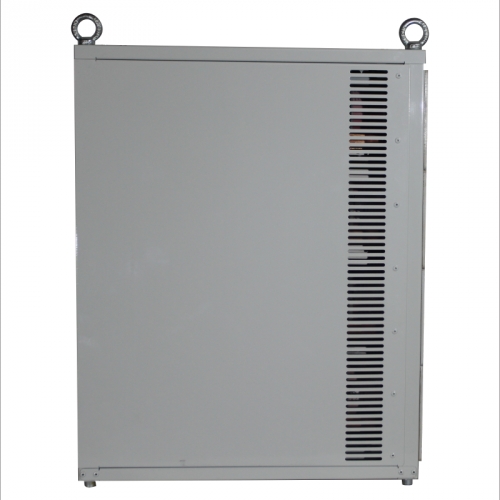

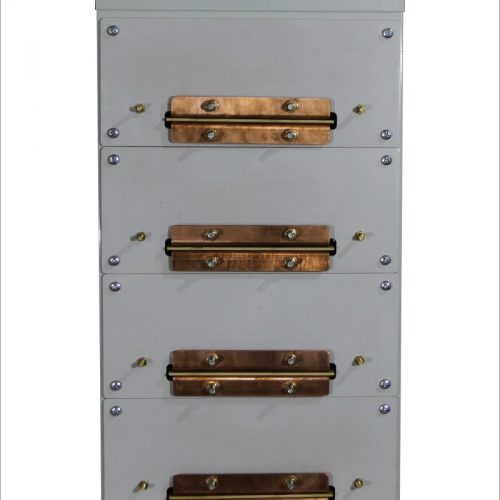

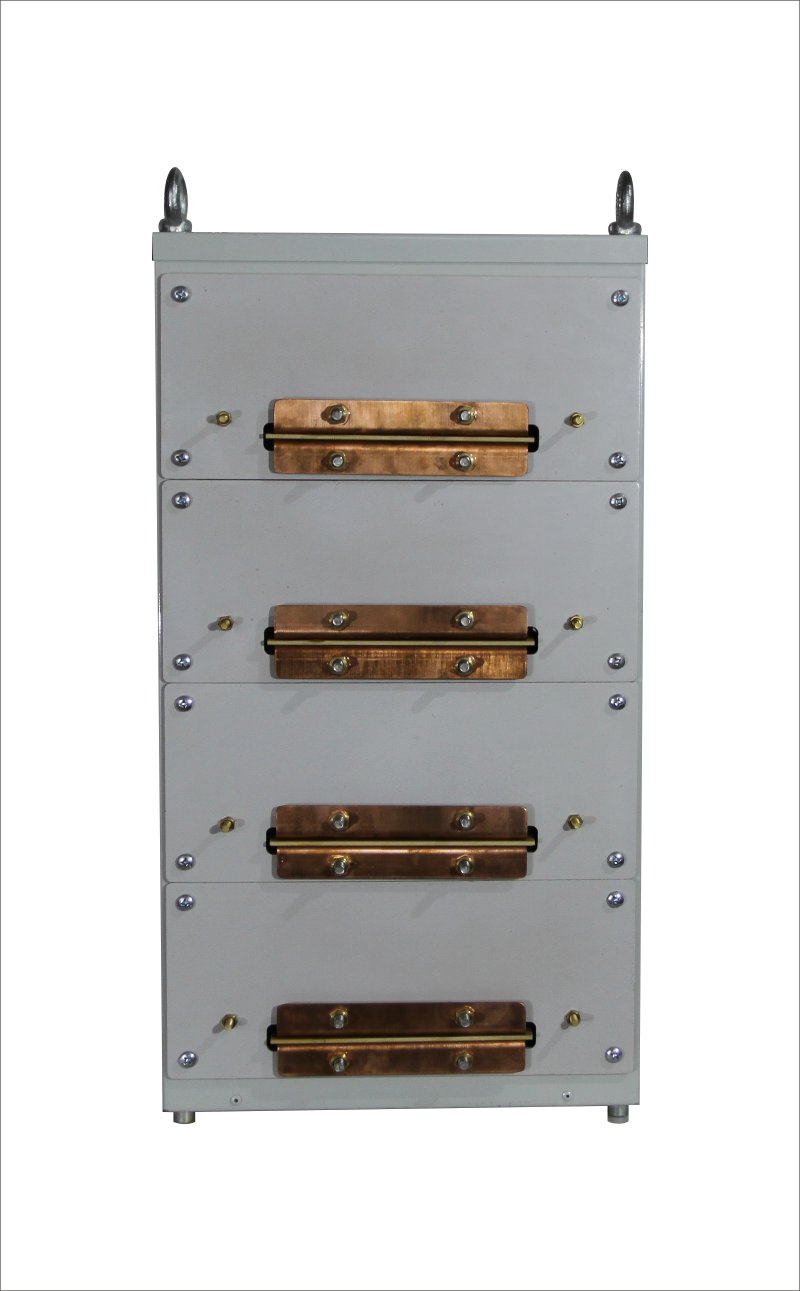

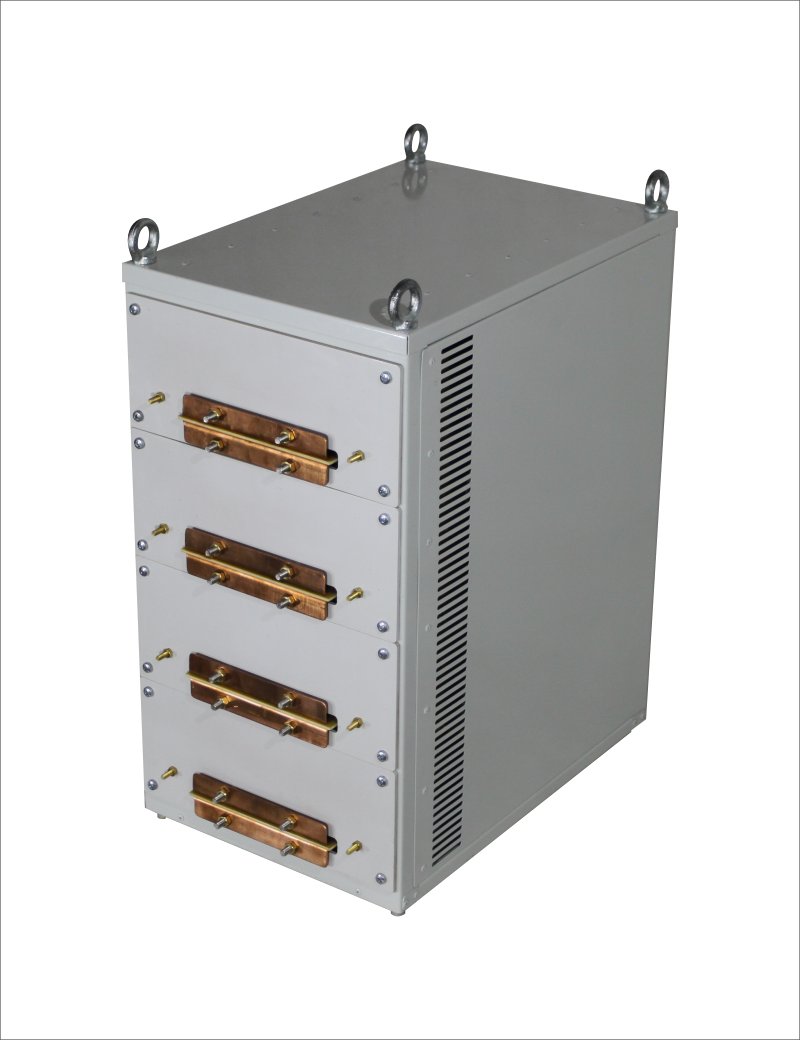

Трансформаторно согласовывающее устройство ТСУ 150-8-50/WTX-4

Special Price Узнать цену

Трансформаторно-согласовывающее устройство предназначена для эксплуатации в составе установки индукционного нагрева IHM 150.

Трансформаторно-согласовывающее устройство предназначена для эксплуатации в составе установки индукционного нагрева IHM 150.
Трансформаторно-согласовывающее устройство позволяет изменять коэффициент трансформации и емкость резонансных конденсаторов, благодаря чему оборудование можно настроить под практически любое приложение, широкий спектр индукторов и проводящих материалов.

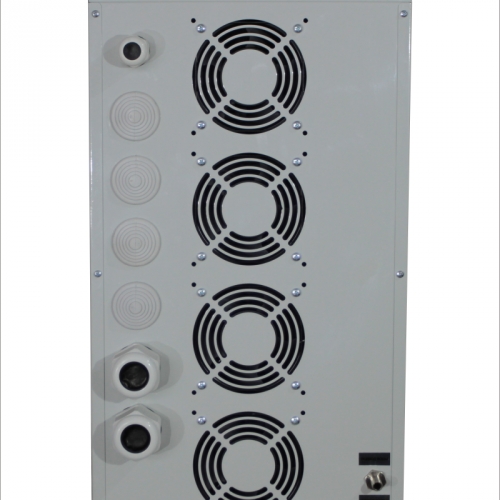

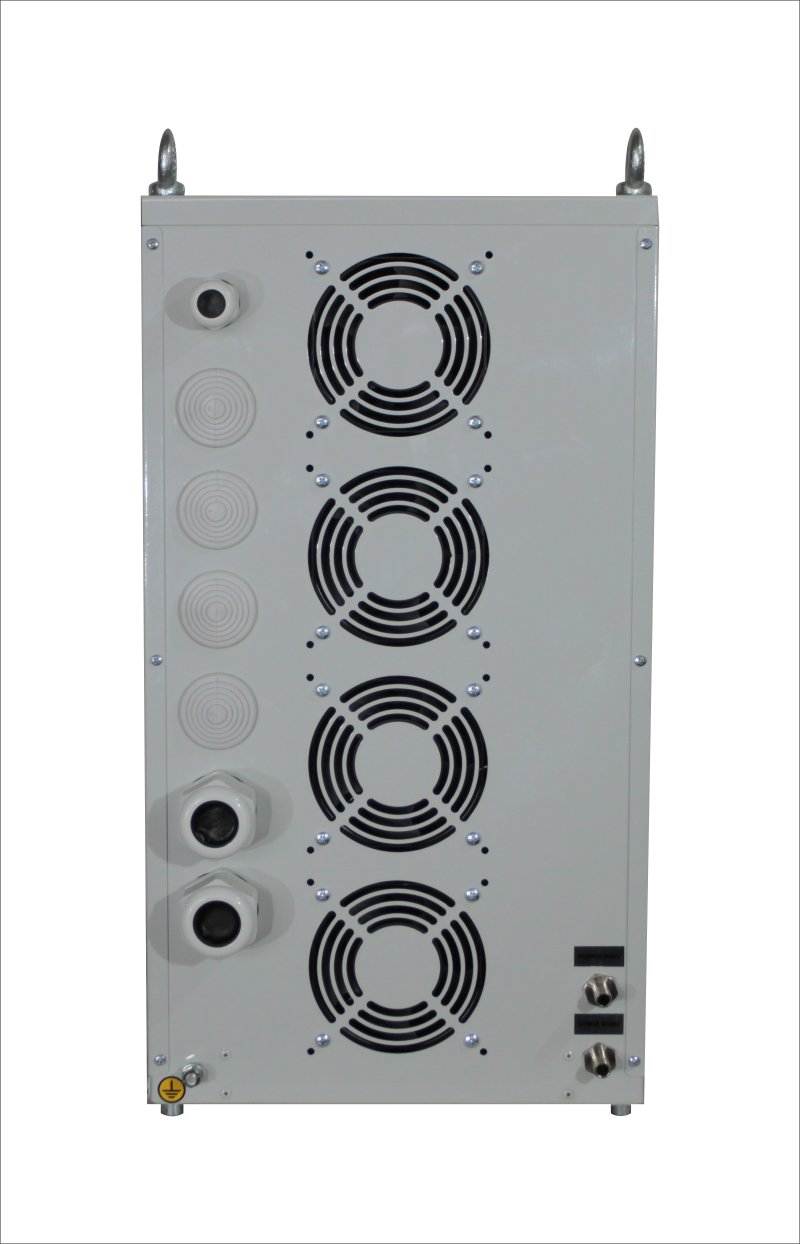

Охлаждение внутренних блоков, производится неагрессивной жидкостью (водой) при температуре не выше 30..40°C (в зависимости от приложения) и выше точки росы.
Температура воды и скорость потока контролируются для обеспечения защиты оборудования.

Максимальный ток преобразователя частоты	300 А
Частота тока	8 - 50 кГц
Ток индуктора	1000 А (при С=3; 5; 11 мкФ) 2000 А (при С=12; 20; 42 мкФ) 4000 А (при С=48; 80; 168 мкФ)
Емкость конденсаторной батареи (С)	3 мкФ 5 мкФ 11 мкФ 12 мкФ 42 мкФ 48 мкФ 80 мкФ 168 мкФ
Индуктивность индуктора	от 0.17 до 2.36 мкГн (при С=168 мкФ) от 0.67 до 9.42 мкГн (при С=42 мкФ) от 2.56 до 35.98 мкГн (при С=11 мкФ)
Допустимая индуктивность индуктора	0.17 - 35.98 мкГн
Максимальное напряжеие	500 В

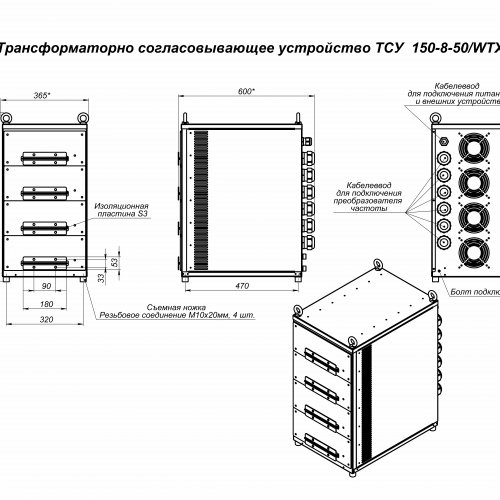

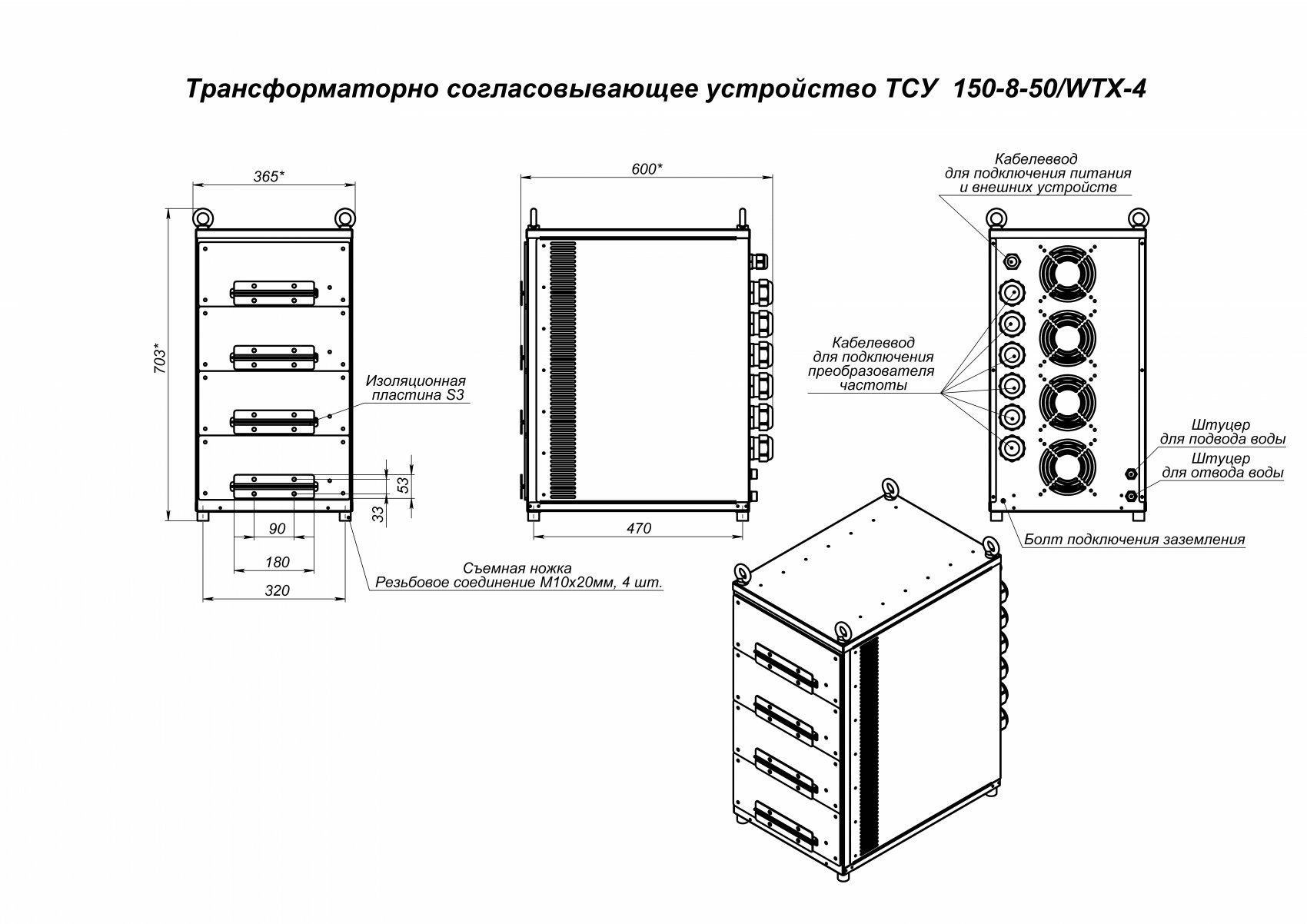

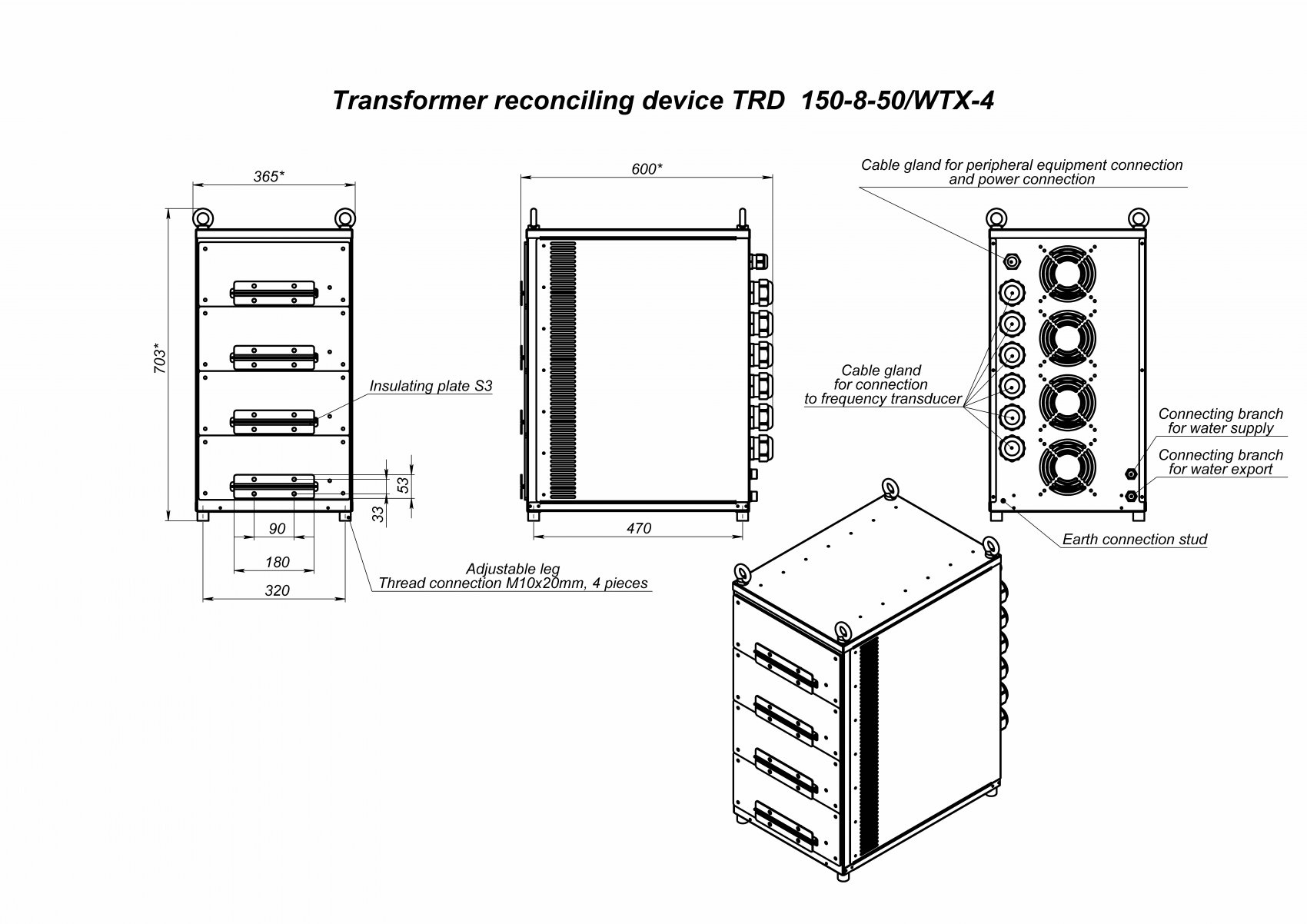

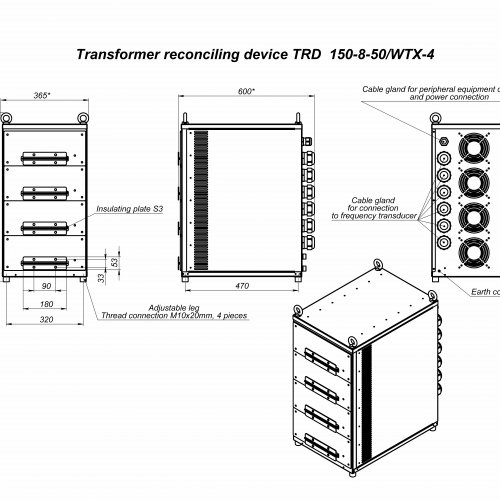

Габаритные размеры	600х370х430 мм
Масса	70 кг
