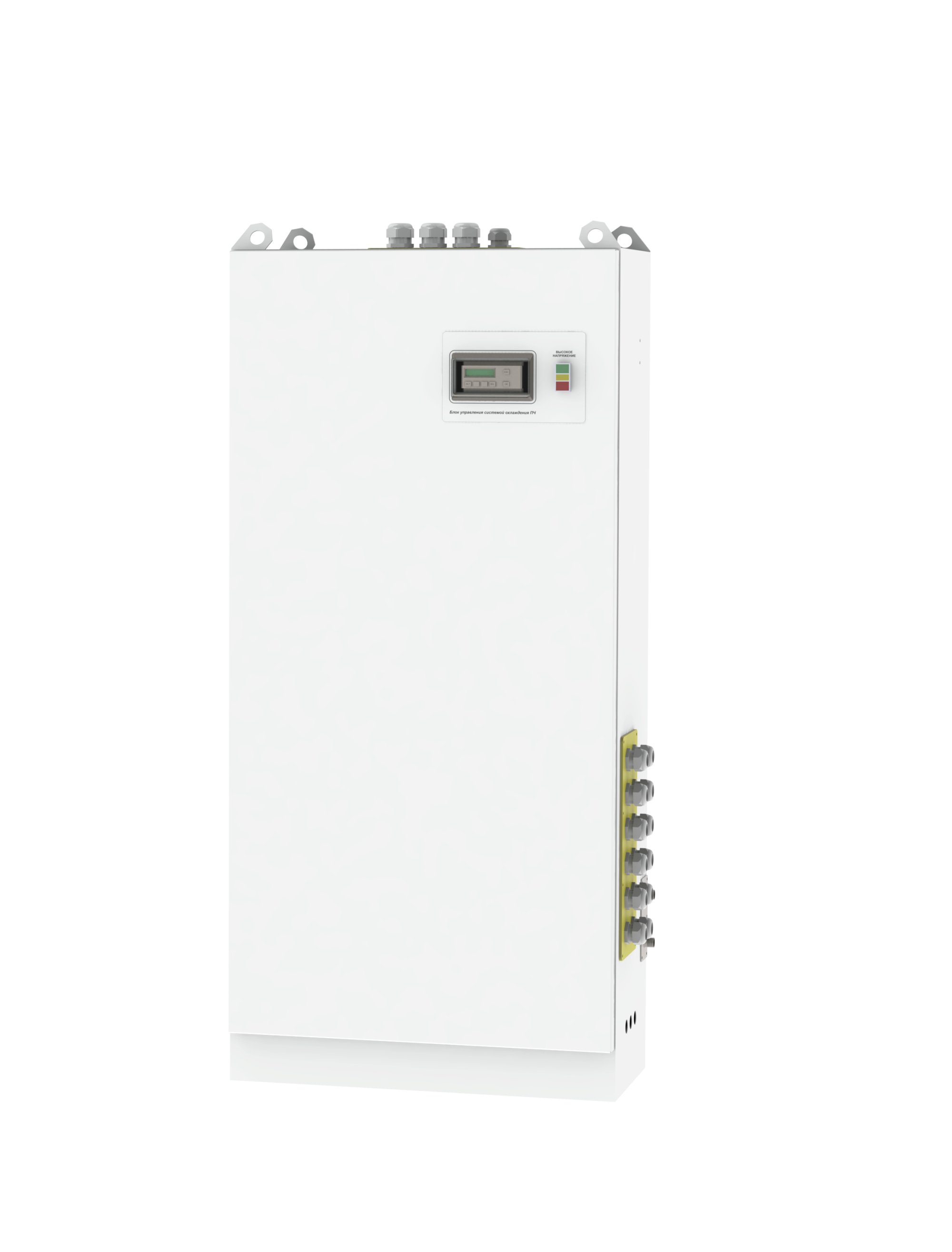

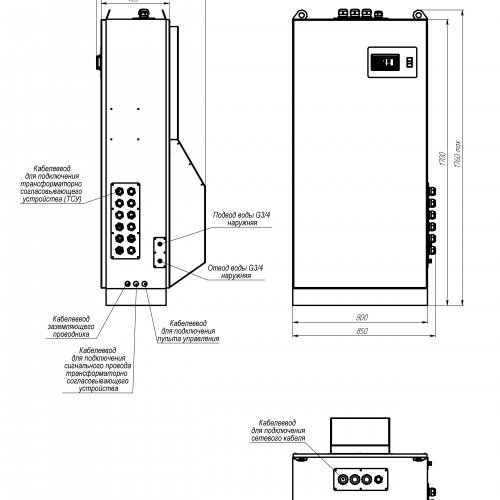

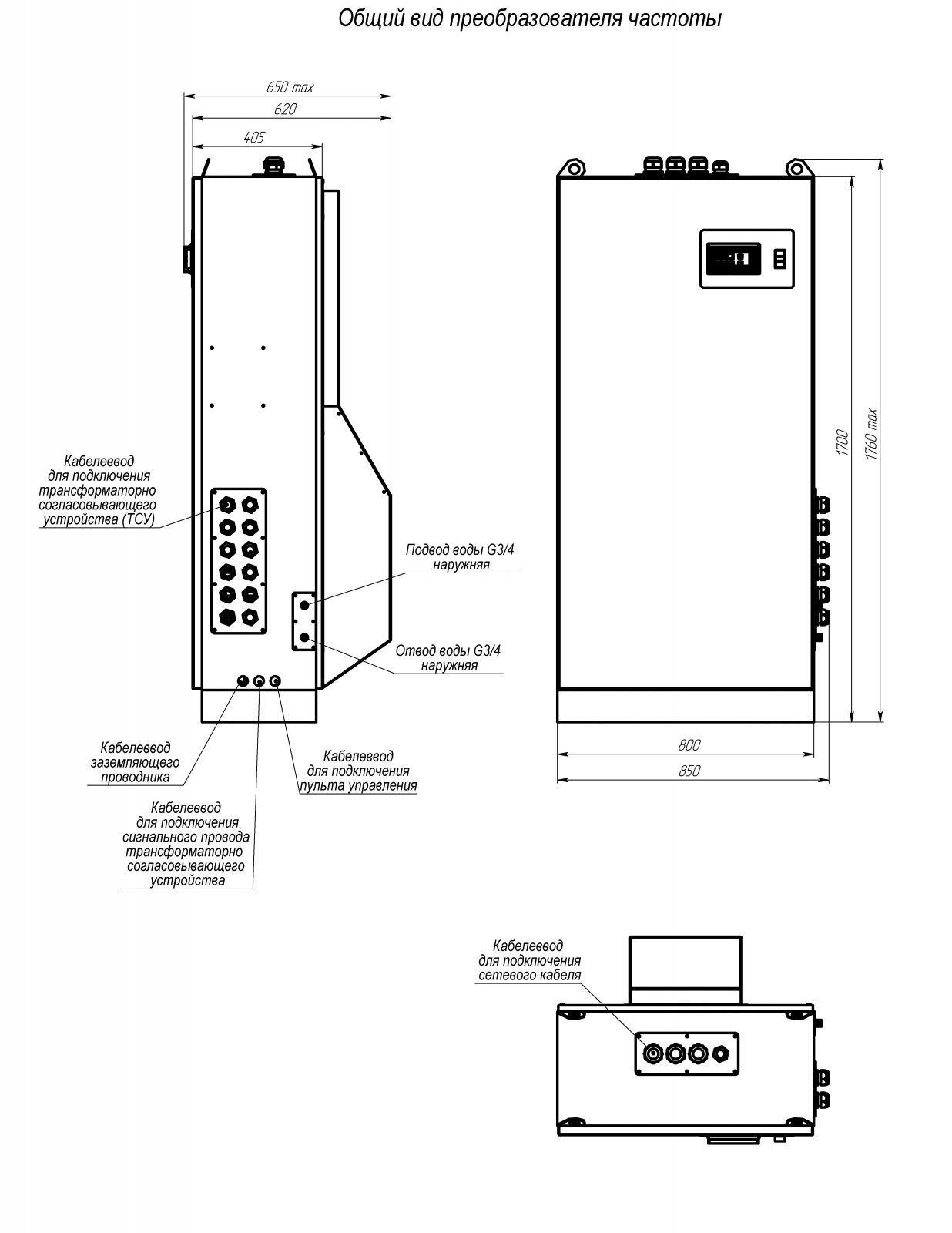

Преобразователь частоты ПЧ 300-8-30/WTX-4 (IP)

Special Price Узнать цену

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций - как закалка, ковка, плавка, испытания материалов, посадка с натягом и другие. При максимальной выходной мощности в широком частотном диапазоне от 8 до 30 кГц преобразователь частоты обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций - как закалка, ковка, плавка, испытания материалов, посадка с натягом и другие.
При максимальной выходной мощности в широком частотном диапазоне от 8 до 30 кГц  преобразователь частоты обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Интерфейс оператора

Пульт управления нагревом конструктивно отделен от преобразователя частоты и может располагаться в удобном для оператора месте. Оснащен кнопками для включения и выключения нагрева. Программирование режимов нагрева производится с помощью сенсорного экрана программируемого логического контроллера (ПЛК).
Параметры работы: частота, напряжение питания, выходное напряжение, выходной ток, мощность, расход воды, время нагрева; выводятся на жидкокристаллическом индикаторе ПЛК.
Стандартные режимы управления позволяют проводить опрос состояния оборудования, дают возможность для подключения пирометра и термопары (через 4-20mA или 0-10V, все входы изолированы) с целью организации обратной связи.
Интерфейс пользователя на русском языке (поддерживает два дополнительных языка), Выбор языка производится на панели ПЛК.

Автоматическая настройка

Преобразователь частоты имеет автоматическую систему управления выходным напряжением, которая одновременно стабилизирует выходную мощность и частоту, что позволяет обеспечить максимальную подачу мощности в индуктор и заготовку.

Переносной участок нагрева

Индуктор подключается к трансформаторно-согласовывающему устройству,  которое может быть удалено на достаточное расстояние или установлено на каретку закалочного станка.
Трансформаторно-согласовывающее устройство  позволяет изменять коэффициент трансформации и емкость резонансных конденсаторов, благодаря чему оборудование можно настроить под практически любое приложение, широкий спектр индукторов и проводящих материалов.

Разработка индукторов

Для решения конкретных задач потребителей преобразователь частоты позволяет использовать широкий спектр индукторов, в том числе одно- и многосекционных, винтовых и открытого типа. Индукторы изготавливаются из медных трубок диаметром от 10 мм.

Охлаждение

Охлаждение внутренних блоков преобразователя частоты производится неагрессивной жидкостью (водой) при температуре не выше 30..40°C (в зависимости от приложения) и выше точки росы.
Температура воды и скорость потока контролируются для обеспечения защиты оборудования.

Внешние устройства

Для интегрирования установки в автоматическую или автоматизированную систему заказчика предусмотрена возможность подключения блокировки нагрева, внешнего управляющего устройства релейного типа, пирометра и термопары для организации обратной связи (через 4-20mA или 0-10V, все входы изолированы). Также возможно подключение к различным устройствам управления с помощью интерфейса RS-485 и по протоколу Modbus RTU.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения задняя панель имеет крышку, обеспечивающую доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура воды, низкий проток воды, превышение частоты, тока, активация внешней блокировки и др).

Максимальная мощность на выходе преобразователя частоты 300 кВт
Питающее напряжение 380/220В +10/-15% В
Потребление по фазе 0 - 480 А
Частота тока 8 - 30 кГц
Максимальный ток преобразователя частоты 600 А
Ток индуктора 1000
2000
4000
Охлаждение преобразователя Водяное
Охлаждение индуктора Водяное
Расход охлаждающей жидкости не менее 0,25 м3/ч
Максимальная температура охлаждающей жидкости на входе 30°C при ПВ 100% рекомендуется не более 20°C
Температура перегрева охлаждающей жидкости 70 °C
Давление воды 0.3 - 0.6 МПа
Тип охлаждающей жидкости Вода, допускается использование не агрессивных антифризов
Наличие защит 9 типов
КПД преобразователя частоты до 95 %
Таймер от 1 до 9999 сек
Габаритные размеры 410х170х450 мм
Температурный режим хранения -50°C ... +50°C
Условия эксплуатации УХЛ категории 4
