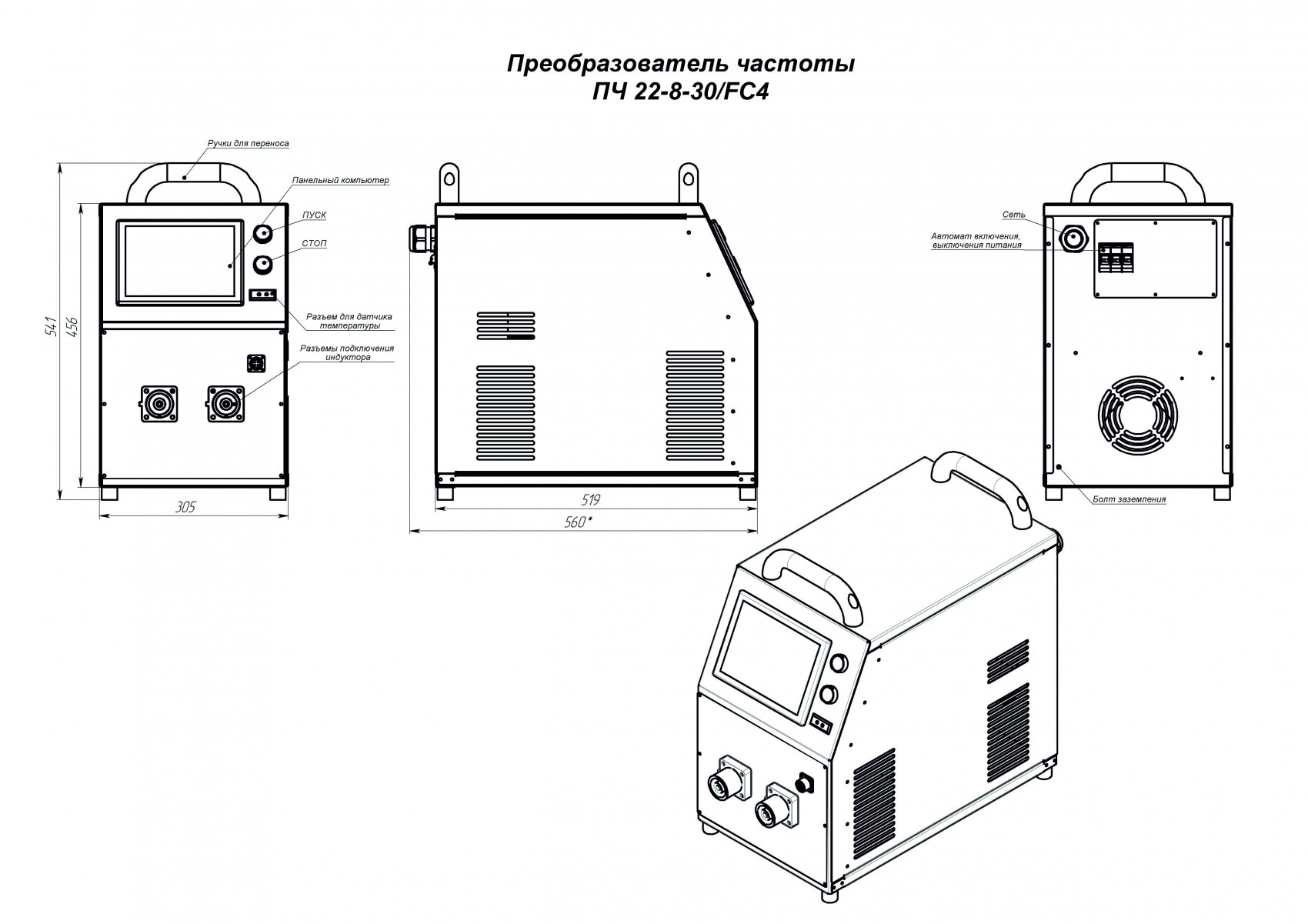

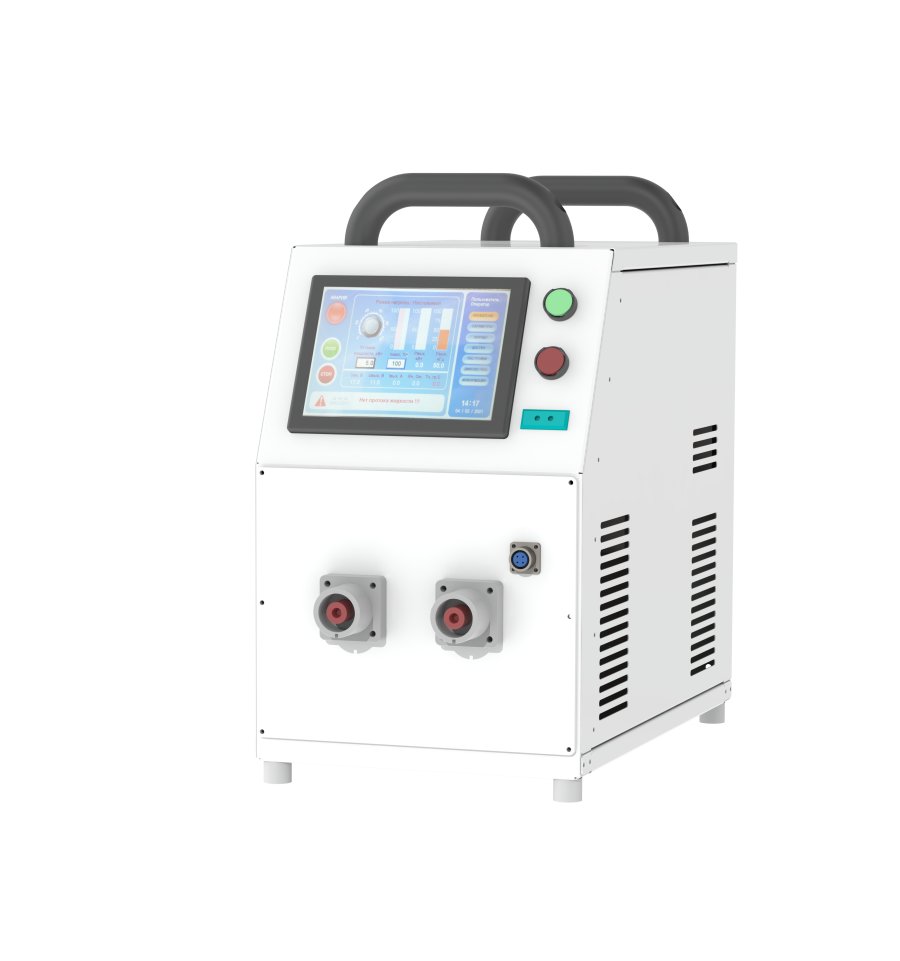

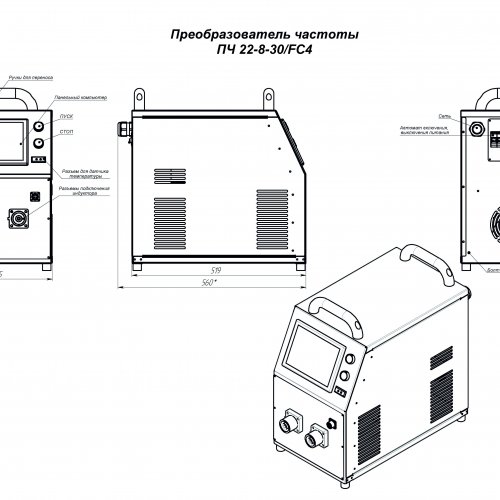

Преобразователь частоты ПЧ 25-8-30/FС4

Special Price Узнать цену

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций: посадка и съем деталей с натягом; подогрев перед сваркой; термообработка сварных швов трубопроводов. Преобразователь частоты компактный, удобный в эксплуатации. Преобразователь частоты обеспечивает максимальную заявленную мощность во всем частотном диапазоне от 6 до 30 кГц, при продолжительности включения ПВ 100 %, высокую точностью регулирования, обеспечивает резонансный режим работы.

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций: посадка и съем деталей с натягом; подогрев перед сваркой; термообработка сварных швов трубопроводов.
Преобразователь частоты компактный, удобный в эксплуатации. Преобразователь частоты обеспечивает максимальную заявленную мощность во всем частотном диапазоне от 6 до 30 кГц, при продолжительности включения  ПВ 100 %, высокую точностью регулирования, обеспечивает резонансный режим работы.
При максимальной выходной мощности в широком частотном диапазоне от 6 до 30 кГц
Преобразователь частоты обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Интерфейс оператора

Программирование режимов нагрева производится с помощью сенсорного экрана программируемого логического контроллера (ПЛК).
С целью измерения и контроля температуры нагреваемой детали реализована возможность подключения термопары К-типа.
Такие параметры, как температура нагрева, частота, напряжение питания, наличие или отсутствие фаз, выходное напряжение,  выходной ток, время нагрева выводятся на жидкокристаллическом экране ПЛК.
Программа пульта управления обеспечивает ряд режимов нагрева, в том числе, позволяет производить нагрев до требуемой температуры с заданной скоростью, выдержку и охлаждение. Все данные по термообработке фиксируются на графике.
К преобразователю частоты допускается подключение нескольких индукторов, для каждого индуктора задается своя программа нагрева. Запуск нагрева производится путем включения тумблера расположенного на индукторе.
Каждый контролер поддерживает два дополнительных языка. Выбор языка производится на панели ПЛК.

 Автоматическая настройка

Преобразователь частоты имеет автоматическую систему управления выходным напряжением, которая одновременно стабилизирует выходную мощность и частоту, что позволяет обеспечить максимальную подачу мощности в индуктор и заготовку.

Переносной участок нагрева

Индуктор в виде медной шины подключается к преобразователю частоты при помощи кабеля длинной до 30 метров.
При решении различных задач требуется применение нескольких типов индукторов. Предусмотрен механизм автоматического подключения индуктора к генератору, для исключения ручной коммутации индукторов.

Разработка индукторов

Индукторы изготавливаются из медной изолированной шины. Для решения конкретных задач потребителей в руководстве по эксплуатации представлена методика выбора параметров индуктора – количества витков, сечения шины.

Охлаждение

Преобразователь частоты охлаждается воздухом, при этом воздух из окружающей среды проходит только вдоль радиатора и не попадает в секцию с электронными элементами. При высокой загрязненности воздуха, осаждение пыли происходит только на стенках радиатора и лопастях электровентилятора. Для очистки радиатора предусмотрена возможность снятия кожуха.

Внешние устройства

Для интегрирования установки в автоматическую или автоматизированную систему заказчика предусмотрена возможность управления с помощью интерфейса RS-485 и по протоколу Modbus RTU, возможна комплектация модулем Bluetooth.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения на задней панели расположена крышка, обеспечивающая доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура, превышение частоты, тока, активация внешней блокировки и др).
