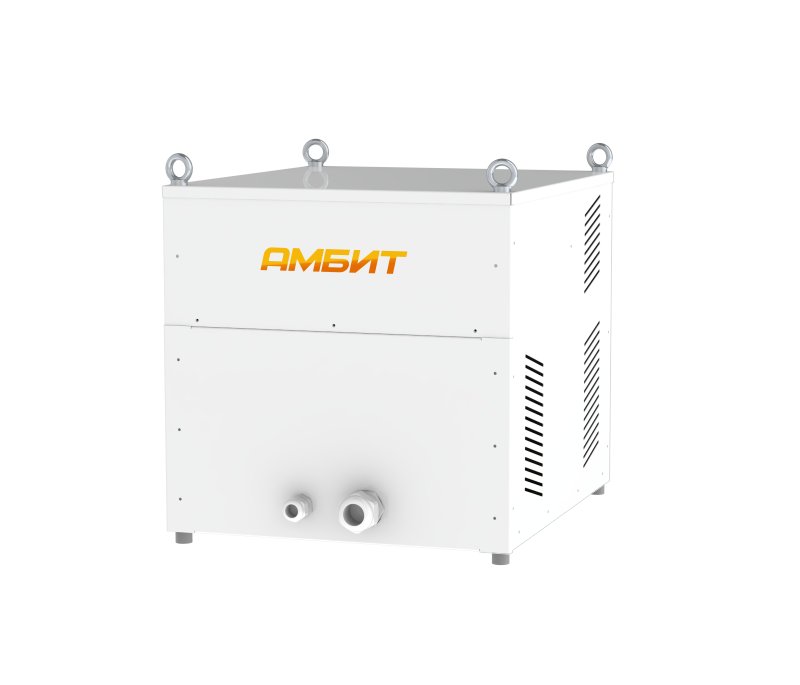

Преобразователь частоты ПЧ 50-8-50/WTX-4

Special Price Узнать цену

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций - термообработка, ковка, плавка, испытания материалов, посадка с натягом и другие. Преобразователь частоты компактный, удобный в эксплуатации. Обеспечивает максимальную заявленную мощность во всем частотном диапазоне от 8 до 50 кГц, при продолжительности включения ПВ 100 %, высокую точностью регулирования, поддерживает резонансный режим работы.

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций - термообработка, ковка, плавка, испытания материалов, посадка с натягом и другие. Преобразователь частоты компактный, удобный в эксплуатации. Обеспечивает максимальную заявленную мощность во всем частотном диапазоне от 8 до 50 кГц, при продолжительности включения  ПВ 100 %, высокую точностью регулирования, поддерживает резонансный режим работы.
При максимальной выходной мощности в широком частотном диапазоне от 8 до 50 кГц преобразователь частоты обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Интерфейс оператора

Пульт управления нагревом конструктивно отделен от преобразователя частоты и может располагаться в удобном для оператора месте. Оснащен кнопками для включения и выключения нагрева. Возможно применение различных пультов управления, с различным функциональным набором.
Программирование режимов нагрева производится с помощью сенсорного экрана программируемого логического контроллера (ПЛК).
Параметры работы: частота, напряжение питания, наличие или отсутствие фаз, выходное напряжение, выходной ток, расход воды, время нагрева; выводятся на жидкокристаллическом индикаторе ПЛК.
Стандартные режимы управления позволяют проводить опрос состояния оборудования, дают возможность для подключения пирометра и термопары (через 4-20mA или 0-10V, все входы изолированы) с целью организации обратной связи.
Интерфейс пользователя поддерживает два дополнительных языка. Выбор языка производится на панели ПЛК.

Автоматическая настройка

Преобразователь частоты имеет автоматическую систему управления выходным напряжением, которая одновременно стабилизирует выходную мощность и частоту, что позволяет обеспечить максимальную подачу мощности в индуктор и заготовку.

Переносной участок нагрева

Индуктор подключается к преобразователю частоты. Для освобождения рабочего пространства оператора имеется возможность удаления пульта управления от преобразователя частоты на расстояние до 200 метров (в зависимости от приложения).
Трансформаторно-согласовывающее устройство, расположенное в преобразователе частоты, содержит ряд резонансных конденсаторов, благодаря чему оборудование можно настроить практически под любое приложение, широкий спектр индукторов и проводящих материалов.

Разработка индукторов

Для решения конкретных задач потребителей, преобразователь частоты позволяет использовать широкий спектр индукторов, в том числе одно- и многосекционных, винтовых и открытого типа. Индукторы изготавливаются из медных трубок диаметром от 10 мм.

Охлаждение

Охлаждение внутренних блоков преобразователя частоты производится неагрессивной жидкостью (водой) при температуре не выше 30..40°C (в зависимости от приложения) и выше точки росы.
Температура воды и скорость потока контролируются для обеспечения защиты оборудования.

Внешние устройства

Для интегрирования установки в автоматическую или автоматизированную систему заказчика предусмотрена возможность подключения блокировки нагрева, внешнего управляющего устройства релейного типа, пирометра и термопары для организации обратной связи (через 4-20mA или 0-10V, все входы изолированы). Также возможно подключение к различным устройствам управления с помощью интерфейса RS-485 и по протоколу Modbus RTU.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения задняя панель имеет крышку, обеспечивающую доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура воды, низкий проток воды, превышение частоты, тока, активация внешней блокировки и др).

Максимальная мощность на выходе преобразователя частоты 50 кВт
Питающее напряжение 380/220В +10/-15% В
Потребление по фазе 0 - 80 А
Частота тока 8 - 50 кГц
Ток индуктора 1000 А (при С=12; 20; 42 мкФ)
Емкость конденсаторной батареи (С) 12 мкФ
20 мкФ
42 мкФ
Индуктивность индуктора от 0.84 до 32.98 мкГн (при С=12 мкФ)
от 0.51 до 19.79 мкГн (при С=20 мкФ)
от 0.24 до 9.42 мкГн (при С=42 мкФ)
Допустимая индуктивность индуктора 0.24 - 32.98 мкГн
Охлаждение преобразователя Водяное
Охлаждение индуктора Водяное
Расход охлаждающей жидкости не менее 0,25 м3/ч
Максимальная температура охлаждающей жидкости на входе 30°C при ПВ 100% рекомендуется не более 20°C
Температура перегрева охлаждающей жидкости 70 °C
Давление воды 0.3 - 0.6 МПа
Тип охлаждающей жидкости Вода, допускается использование не агрессивных антифризов
Наличие защит 9 типов
КПД преобразователя частоты до 95 %
Таймер от 1 до 9999 сек
Температурный режим хранения -50°C ... +50°C

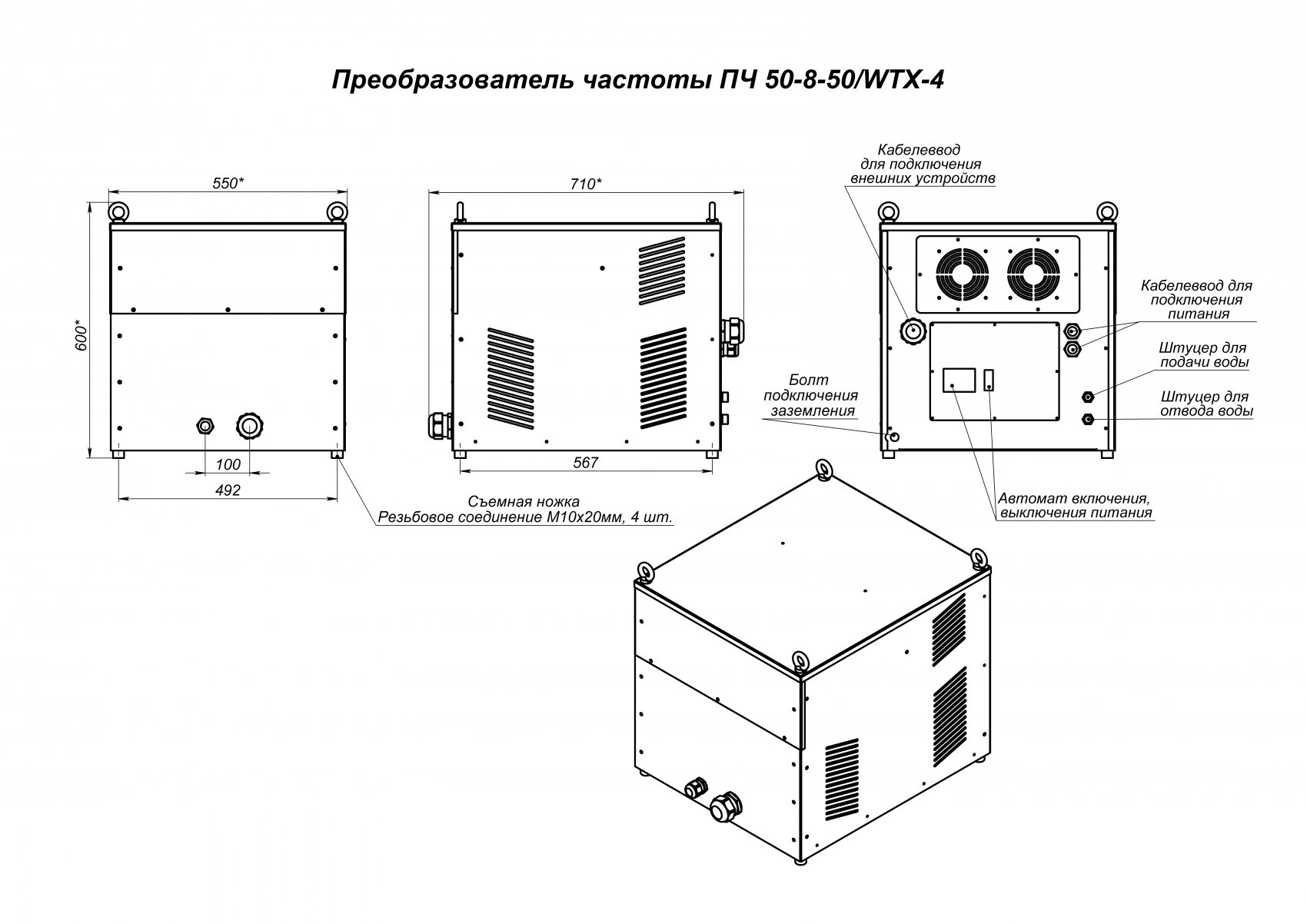

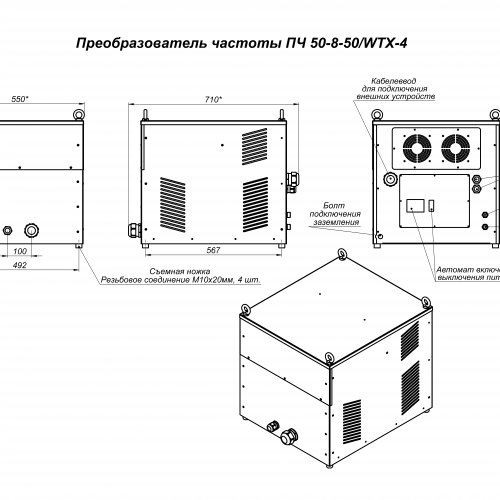

Габаритные размеры 1100х600х1000 мм
Условия эксплуатации УХЛ категории 4
