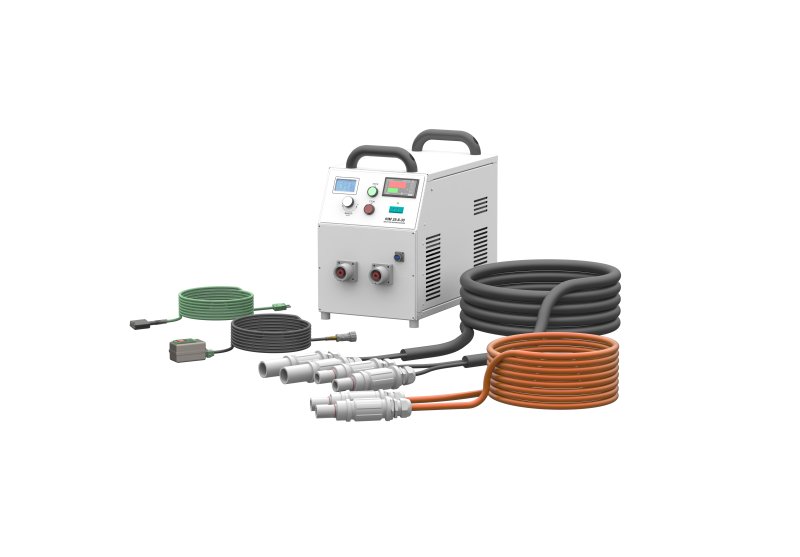

Установка индукционного нагрева IHM 25-8-30/FС1

Special Price Узнать цену

Установки индукционного нагрева с воздушным охлаждением, обеспечивают безопасный, надежный нагрев с повторяемыми характеристиками и предназначены для проведения таких операций как: посадка и съем деталей с натягом; подогрев перед сваркой; термообработка сварных швов трубопроводов. При максимальной выходной мощности в широком частотном диапазоне от 6 до 30 кГц IHM обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Описание
Технические характеристики

При максимальной выходной мощности в широком частотном диапазоне от 6 до 30 кГц

IHM обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Автоматическая настройка

IHM имеет автоматическую систему управления выходным напряжением, которая одновременно стабилизирует выходную мощность и частоту, что позволяет обеспечить максимальную подачу мощности в индуктор и заготовку.

Переносной участок нагрева

Индуктор в виде медной шины подключается к преобразователю частоты при помощи кабеля длинной до 30 метров.
При решении различных задач требуется применение нескольких типов индукторов. Предусмотрен механизм автоматического подключения индуктора к генератору, для исключения ручной коммутации индукторов.

Охлаждение

Установка охлаждается воздухом, при этом воздух из окружающей среды проходит только вдоль радиатора и не попадает в секцию с электронными элементами. При высокой загрязненности воздуха осаждение пыли происходит только на стенках радиатора и лопастях электровентилятора. Для очистки радиатора предусмотрена возможность снятия кожуха.

Внешние устройства

Для интегрирования установки в автоматическую или автоматизированную систему заказчика предусмотрена возможность управления с помощью интерфейса RS-485 и по протоколу Modbus RTU, возможна комплектация модулем Bluetooth.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения на задней панели расположена крышка имеет, обеспечивающая доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура, превышение частоты, тока, активация внешней блокировки и др).

Состав комплекта:

1. Преобразователь частоты ПЧ 25-8-30/FС1	1шт.
2. Кабель питания для IHM 30	3м.
3. Упаковка	1шт.
4. Руководство по эксплуатации	1шт.
5. Паспорт	1шт.

Максимальная мощность на выходе преобразователя частоты	15 кВт
Питающее напряжение	380/220В +10/-15% В
Потребление по фазе	0 - 40 А
Частота тока	8 - 30 кГц
Максимальный ток преобразователя частоты	50 А
Ток индуктора	150
Охлаждение преобразователя	Воздушное
Наличие защит	9 типов
КПД преобразователя частоты	до 95 %
Масса	не более 50 кг
Максимальное количество коммутируемых индукторов	4 Шт
Температурный режим хранения	-50°C ... +50°C
