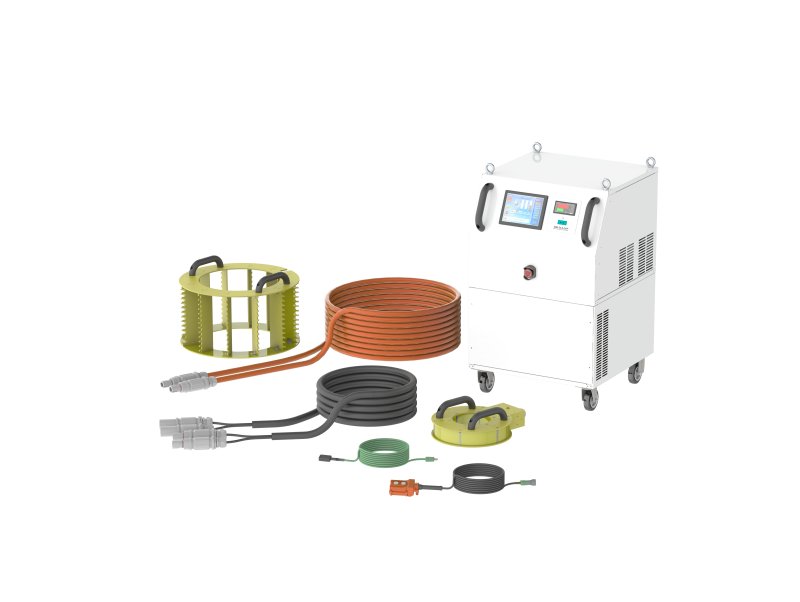

Установка индукционного нагрева IHM 60-8-30/FC4

Special Price Узнать цену

Установки индукционного нагрева с воздушным охлаждением, обеспечивают безопасный, надежный нагрев с повторяемыми характеристиками и предназначены для проведения таких операций как: посадка и съем деталей с натягом; подогрев перед сваркой; термообработка сварных швов трубопроводов. При максимальной выходной мощности в широком частотном диапазоне от 6 до 30 кГц IHM обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Описание
Технические характеристики

При максимальной выходной мощности в широком частотном диапазоне от 6 до 30 кГц

IHM обладает 100 % надежностью, высокой точностью регулирования, обеспечивает резонансный режим работы.

Автоматическая настройка

IHM имеет автоматическую систему управления выходным напряжением, которая одновременно стабилизирует выходную мощность и частоту, что позволяет обеспечить максимальную подачу мощности в индуктор и заготовку.

Переносной участок нагрева

Индуктор в виде медной шины подключается к преобразователю частоты при помощи кабеля длинной до 30 метров.
При решении различных задач требуется применение нескольких типов индукторов. Предусмотрен механизм автоматического подключения индуктора к генератору, для исключения ручной коммутации индукторов.

Охлаждение

Установка охлаждается воздухом, при этом воздух из окружающей среды проходит только вдоль радиатора и не попадает в секцию с электронными элементами. При высокой загрязненности воздуха осаждение пыли происходит только на стенках радиатора и лопастях электровентилятора. Для очистки радиатора предусмотрена возможность снятия кожуха.

Внешние устройства

Для интегрирования установки в автоматическую или автоматизированную систему заказчика предусмотрена возможность управления с помощью интерфейса RS-485 и по протоколу Modbus RTU, возможна комплектация модулем Bluetooth.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения на задней панели расположена крышка имеет, обеспечивающая доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура, превышение частоты, тока, активация внешней блокировки и др).

Состав комплекта:

1. Преобразователь частоты ПЧ 60-8-30/FС4	1шт.
2. Кабель питания для IHM 60	3м.
3. Руководство по эксплуатации	1шт.
4. Паспорт	1шт.

Максимальная мощность на выходе преобразователя частоты	60 кВт
Питающее напряжение	380/220В +10/-15% В
Потребление по фазе	0 - 80 А
Частота тока	8 - 30 кГц
Максимальный ток преобразователя частоты	120 А
Ток индуктора	150
Охлаждение индуктора	Воздушное
Охлаждение преобразователя	Воздушное
Наличие защит	9 типов
КПД преобразователя частоты	до 95 %
Максимальное количество коммутируемых индукторов	1 Шт
