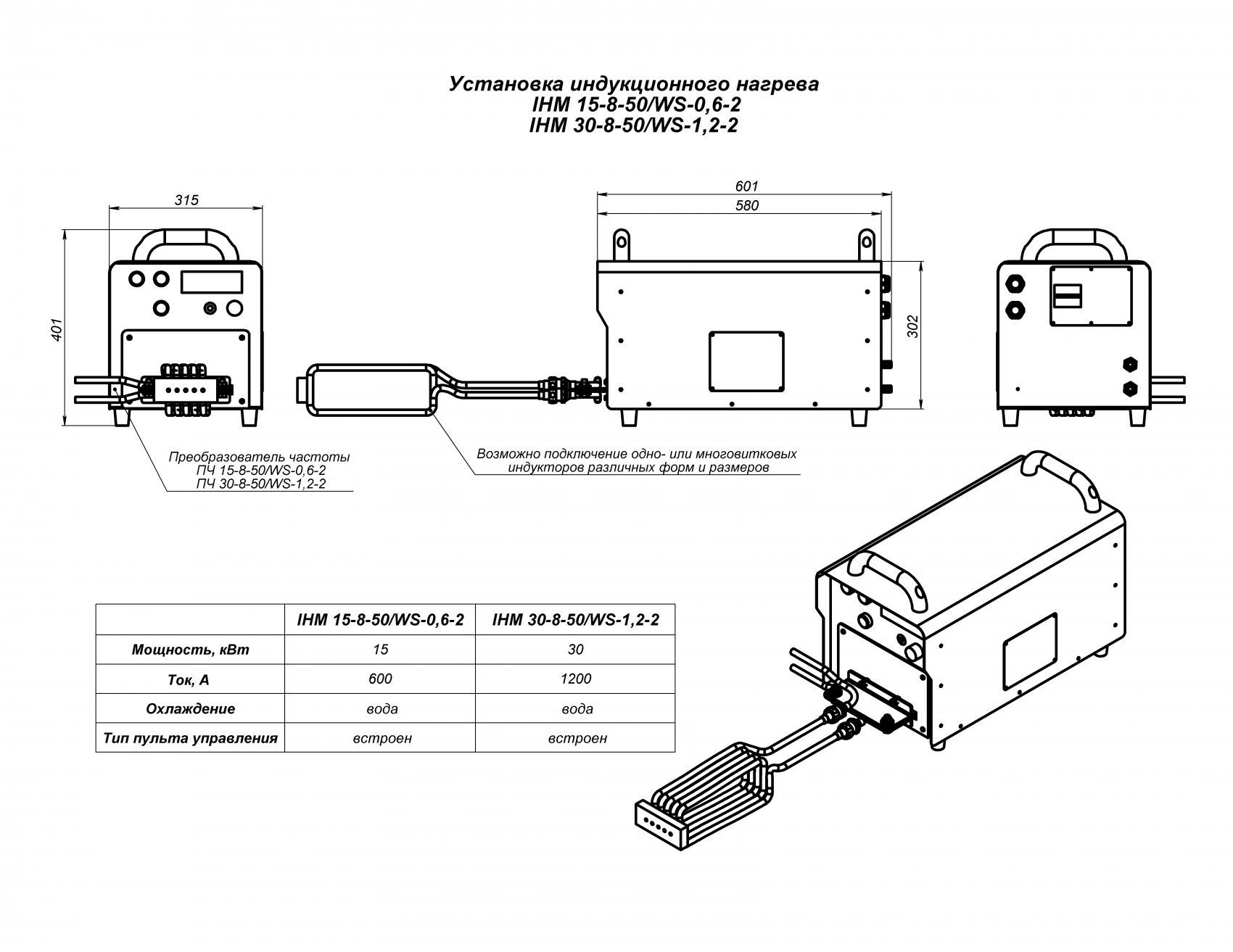

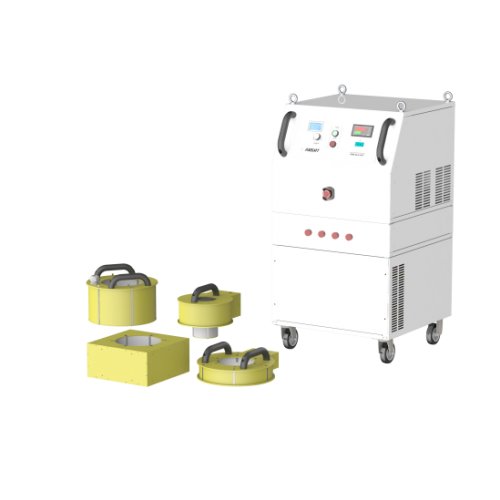

Установка индукционного нагрева IHM 30-8-50/WS-1,2-2

Special Price Узнать цену

Установка индукционного нагрева мощностью от 15 до 30кВт обеспечивает безопасный, надежный нагрев с повторяемыми характеристиками. Установки позволяют выполнять такие технологические операции, как термообработка, ковка, плавка, испытания материалов, посадка с натягом и другие. Установки компактны, удобны в эксплуатации и безопасны. Установки обеспечивают максимальную заявленную мощность во всем частотном диапазоне от 8 до 50 кГц, при продолжительности включения ПВ 100 %, высокую точностью регулирования, поддерживают резонансный режим работы. Возможно изготовление одно- или многовитковых индукторов различных форм и размеров согласно техническому заданию.

Установка индукционного нагрева мощностью от 15 до 30кВт обеспечивает безопасный, надежный нагрев с повторяемыми характеристиками. Установки позволяют выполнять такие технологические операции, как термообработка, ковка, плавка, испытания материалов, посадка с натягом и другие. Установки компактны, удобны в эксплуатации и безопасны.
Установки обеспечивают максимальную заявленную мощность во всем частотном диапазоне от 8 до 50 кГц, при продолжительности включения ПВ 100 %, высокую точностью регулирования, поддерживают резонансный режим работы.

Интерфейс оператора

Устройства управления удобно расположены на передней панели. Кнопки предназначены для включения и выключения нагрева, программирования режимов нагрева. С помощью регулятора устанавливается выходная мощность.
Такие параметры как частота, напряжение питания, выходное напряжение, выходной ток, расход воды, время нагрева выводятся на жидкокристаллическом индикаторе.
Сообщения об ошибках или аварийных ситуациях выводятся на русском языке.

Автоматическая настройка

IHM имеет автоматическую систему управления выходным напряжением, которая одновременно стабилизирует выходную мощность и частоту, что позволяет обеспечить максимальную подачу мощности в индуктор и заготовку.

Разработка индукторов

Для решения конкретных задач потребителей IHM 15-8-50, IHM 30-8-50 позволяет использовать широкий спектр индукторов, в том числе одно- и многосекционных, винтовых и открытого типа. Индукторы изготавливаются из медных трубок диаметром от 6 мм.
Подключение широкого спектра индукторов обеспечиваться широким частотным диапазоном, 100% регулированием мощности, а так же возможностью переключения коэффициента трансформации.

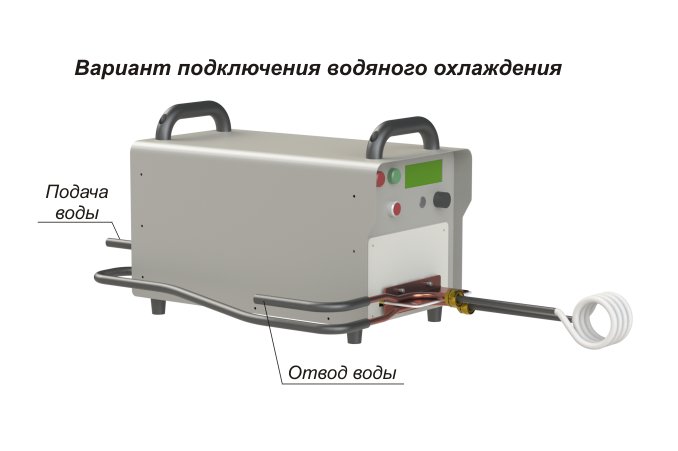

Охлаждение

Охлаждение внутренних блоков и индуктора IHM производится неагрессивной жидкостью (водой) при температуре не выше 40°C и выше точки росы.
Температура воды и скорость потока контролируются для обеспечения защиты оборудования.

Внешние устройства

Для интегрирования установки в автоматическую или автоматизированную систему заказчика предусмотрена возможность подключения блокировки нагрева, внешнего управляющего устройства (внешней педали). Также возможно подключение к различным устройствам управления с помощью интерфейса RS-232 и по протоколу Modbus RTU.
Базовые программы предоставляются бесплатно.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения на задней панели расположена крышка, обеспечивающая доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура воды, низкий проток воды, превышение частоты, тока, активация внешней блокировки и др.).

Состав комплекта:

1. Преобразователь частоты ПЧ 30-8-50/WS-1,2-2	1шт.
2. Кабель питания для IHM 30	3м.
3. Индуктор	1шт.
4. Токовод 1,2 кА	1шт.
5. Упаковка	1шт.
6. Руководство по эксплуатации	1шт.
7. Паспорт	1шт.

Максимальная мощность на выходе преобразователя частоты	30 кВт
Питающее напряжение	380/220В +10/-15% В
Потребление по фазе	0 - 50 А
Частота тока	8 - 50 кГц
Максимальный ток преобразователя частоты	60 А
Ток индуктора	720А(при С=12; 20; 42 мкФ) 960А (при С=12; 20; 42 мкФ) 1200А(при С=12; 20; 42 мкФ)
Емкость конденсаторной батареи (С)	12 мкФ 20 мкФ 42 мкФ
Индуктивность индуктора	от 0.84 до 32.98 мкГн (при С=12 мкФ) от 0.51 до 19.79 мкГн (при С=20 мкФ) от 0.24 до 9.42 мкГн (при С=42 мкФ)
Допустимая индуктивность индуктора	0.24 - 9.42 мкГн
Охлаждение преобразователя	Водяное
Охлаждение индуктора	Водяное
Расход охлаждающей жидкости	не менее 0,25 м3/ч
Максимальная температура охлаждающей жидкости на входе	40°C при ПВ 100% рекомендуется не более 20°C
Температура перегрева охлаждающей жидкости	70 °C
Давление воды	0.3 - 0.6 МПа
Тип охлаждающей жидкости	Вода, допускается использование не агрессивных антифризов
Наличие защит	9 типов
КПД преобразователя частоты	до 95 %
Таймер	от 1 до 9999 сек
Температурный режим хранения	-50°C ... +50°C
Условия эксплуатации	УХЛ категории 4
