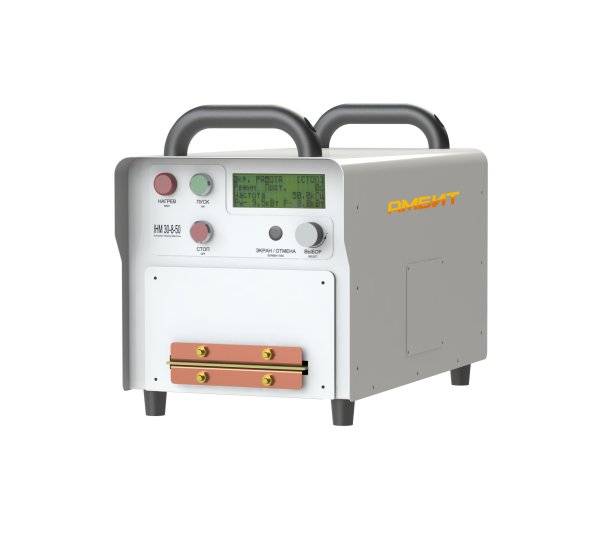

Преобразователь частоты ПЧ 30-8-50/WS-1,2-2

Special Price Узнать цену

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций : термообработка, ковка,плавка, испытание материалов, посадка с натягом и другие. Выходная мощность до 30кВт. Частотный диапазон от 8 до 50кГц. Преобразователь частоты имеет герметичный корпус. Перестраиваемый коэффициент трансформации.

Преобразователь частоты предназначен для эксплуатации в составе установок индукционного нагрева для решения следующих технологических операций - термообработка, ковка, плавка, испытания материалов, посадка с натягом и другие. Преобразователь частоты компактный, удобный в эксплуатации. Преобразователь частоты обеспечивает максимальную заявленную мощность во всем частотном диапазоне от 8 до 50 кГц, при продолжительности включения ПВ 100 %, высокую точностью регулирования, поддерживает резонансный режим работы.

Интерфейс оператора

Устройства управления удобно расположены на передней панели. Кнопки предназначены для включения и выключения нагрева, программирования режимов нагрева. С помощью регулятора устанавливается выходная мощность.

Такие параметры как частота, напряжение питания, выходное напряжение, выходной ток, расход воды, время нагрева выводятся на жидкокристаллическом индикаторе.

Сообщения об ошибках или аварийных ситуациях выводятся на русском/ английском языках.

Автоматическая настройка

Преобразователь частоты имеет автоматическую систему управления выходным напряжением, которая одновременно стабилизирует выходную мощность и частоту, что позволяет обеспечить максимальную подачу мощности в индуктор и заготовку.

Разработка индукторов

Для решения конкретных задач потребителей преобразователь частоты позволяет использовать широкий спектр индукторов, в том числе одно- и многосекционных, винтовых и открытого типа. Индукторы изготавливаются из медных трубок диаметром от 6 мм.

Подключение широкого спектра индукторов обеспечиваться широким частотным диапазоном, 100% регулированием мощности, а так же возможностью переключения коэффициента трансформации.

Охлаждение

Охлаждение внутренних блоков и индуктора преобразоатея частоты производится неагрессивной жидкостью (водой) при температуре не выше 40°C и выше точки росы.
Температура воды и скорость потока контролируются для обеспечения защиты оборудования.

Внешние устройства

Для интегрирования установки в автоматическую или автоматизированную систему заказчика предусмотрена возможность подключения блокировки нагрева, внешнего управляющего устройства (внешней педали). Также возможно подключение к различным устройствам управления с помощью интерфейса RS-232 и по протоколу Modbus RTU.
Базовые программы предоставляются бесплатно.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения на задней панели расположена крышка, обеспечивающая доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура воды, низкий проток воды, превышение частоты, тока, активация внешней блокировки и др.).

Максимальная мощность на выходе преобразователя частоты	30 кВт
Питающее напряжение	380/220В +10/-15% В
Потребление по фазе	0 - 50 А
Частота тока	8 - 50 кГц
Максимальный ток преобразователя частоты	60 А
Охлаждение преобразователя	Водяное
Ток индуктора	720А(при С=12; 20; 42 мкФ) 960А (при С=12; 20; 42 мкФ) 1200А(при С=12; 20; 42 мкФ)
Емкость конденсаторной батареи (С)	12 мкФ 20 мкФ 42 мкФ
Индуктивность индуктора	от 0.84 до 32.98 мкГн (при С=12 мкФ) от 0.51 до 19.79 мкГн (при С=20 мкФ) от 0.24 до 9.42 мкГн (при С=42 мкФ)
Допустимая индуктивность индуктора	0.24 - 32.98 мкГн
Охлаждение индуктора	Водяное
Расход охлаждающей жидкости	не менее 0,25 м3/ч
Максимальная температура охлаждающей жидкости на входе	40°C при ПВ 100% рекомендуется не более 20°C
Температура перегрева охлаждающей жидкости	70 °C
Давление воды	0.3 - 0.6 МПа
Тип охлаждающей жидкости	Вода, допускается использование не агрессивных антифризов
Наличие защит	9 типов
КПД преобразователя частоты	до 95 %
Таймер	от 1 до 9999 сек
Температурный режим хранения	-50°C ... +50°C

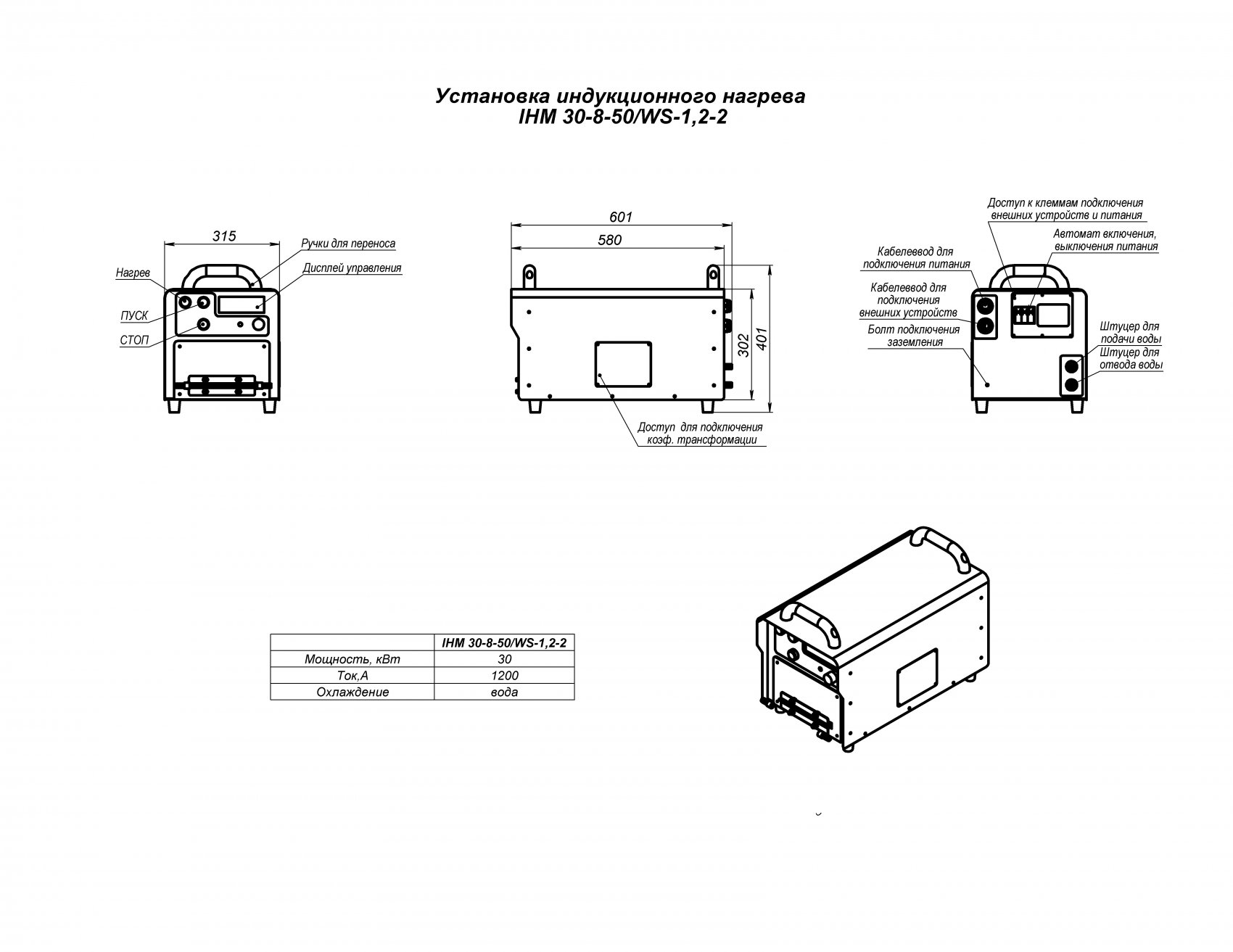

Габаритные размеры	400х370х400 мм
Масса	38 кг
Условия эксплуатации	УХЛ категории 4
