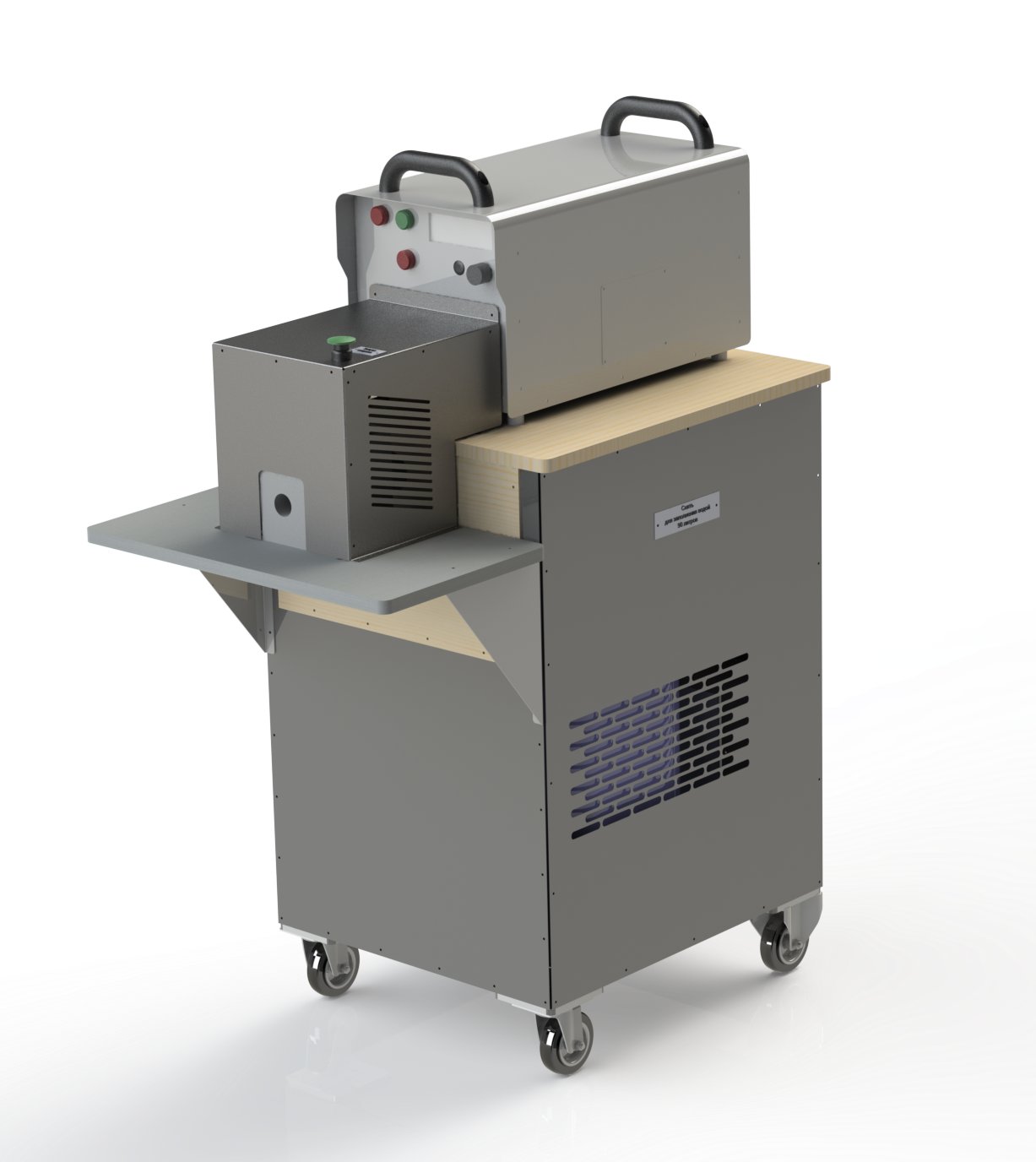

Устройство нагрева заклепок УНЗ 15/ВО

Special Price Узнать цену

Предлагаем комплект оборудования достаточный для организации нагрева заклепок для ЖД вагонов.. При ремонте и изготовлении вагонов применяются стальные заклепки диаметром от 12 до 32 мм, для нагрева этих заклепок перед установкой предлагается комплексное решение. Возможно изготовление индукторов различных форм и размеров согласно техническому заданию.

Устройство нагрева заклепок, обеспечивает следующие характеристики и преимущества:
Максимально быстро (оптимально) производить нагрев заклепок

В зависимости от интенсивности монтажа на предприятии наши клиенты могут укомплектовать УНЗ установками индукционного нагрева мощностью от 15 до 30 кВт, и индуктором, который позволяет нагревать одну, либо одновременно две заготовки, и тем самым, подобрать оптимальное техническое решение для своего производства

Экономично производить нагрев

Конструкция индуктора подобрана таким образом, что его КПД при нагреве достигает 90%, что является довольно высоким показателем.

Нагревать заклепки в непосредственной близости от места монтажа

Устройство установлено на колеса, и усилиями одного человека может быть доставлено в удобное для нагрева место. Не требуется доставлять нагретую заклепку к месту монтажа.
При высокой температуре 1100-1200°С охлаждение детали происходит наиболее интенсивно, поэтому, сокращая расстояние от места монтажа до места нагрева можно добиться существенной экономии электроэнергии.

Нагревать ту часть заклепки, которая будет деформироваться

Устройство нагрева заклепок позволяет устанавливать заклепку в индуктор на любую глубину, и тем самым, регулировать зону нагрева заклепки, а также экономить электроэнергию.

Автоматически производить выгрузку заклепки из индуктора

После нагрева заклепки (время нагрева определяется таймером), производится ее выгрузка в лоток, либо на термостойкий стол. Автоматическая выгрузка позволяет работнику оперативно загрузить новую заклепку в индуктор и произвести монтаж нагретой. Работнику не приходится отслеживать момент окончания нагрева. Данная операция значительно повышает производительность труда.

Регулировать время нагрева и мощность

Температура нагрева заклепки зависит от времени нагрева и мощности. Два этих параметра можно изменить с помощью удобного пользовательского интерфейса установки индукционного нагрева. Время нагрева при использовании функции «Таймер» находится в пределах от 1 до 9999сек, мощность - от 0,5кВт до максимума. В случае малой  пропускной способности электросети возможно ограничить величину максимальной мощности на допустимом уровне, и увеличить время нагрева.

Запуск таймера одним нажатием кнопки

Запуск нагрева осуществляется с помощью однократного нажатия кнопки расположенной на столе справа от установки индукционного нагрева.

Алгоритм работы нагрева заклепок:

  1. Оператор устанавливает заклепку в индуктор, футерованный жаростойким бетоном, на глубину необходимую для нагрева.
  2. Нажимает кнопку «Нагрев», расположенную на столе.
  3. Запускается нагрев в течение заданного времени.
  4. По окончании времени нагрева, выключается нагрев, и выдается сигнал на выгрузку заклепки.
  5. Пневматический механизм выталкивает заготовку из индуктора.
  6. Оператор загружает новую заготовку.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц. Для удобства подключения на задней панели расположена крышка, обеспечивающая доступ к клеммам.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура, превышение частоты, тока, активация внешней блокировки и др).

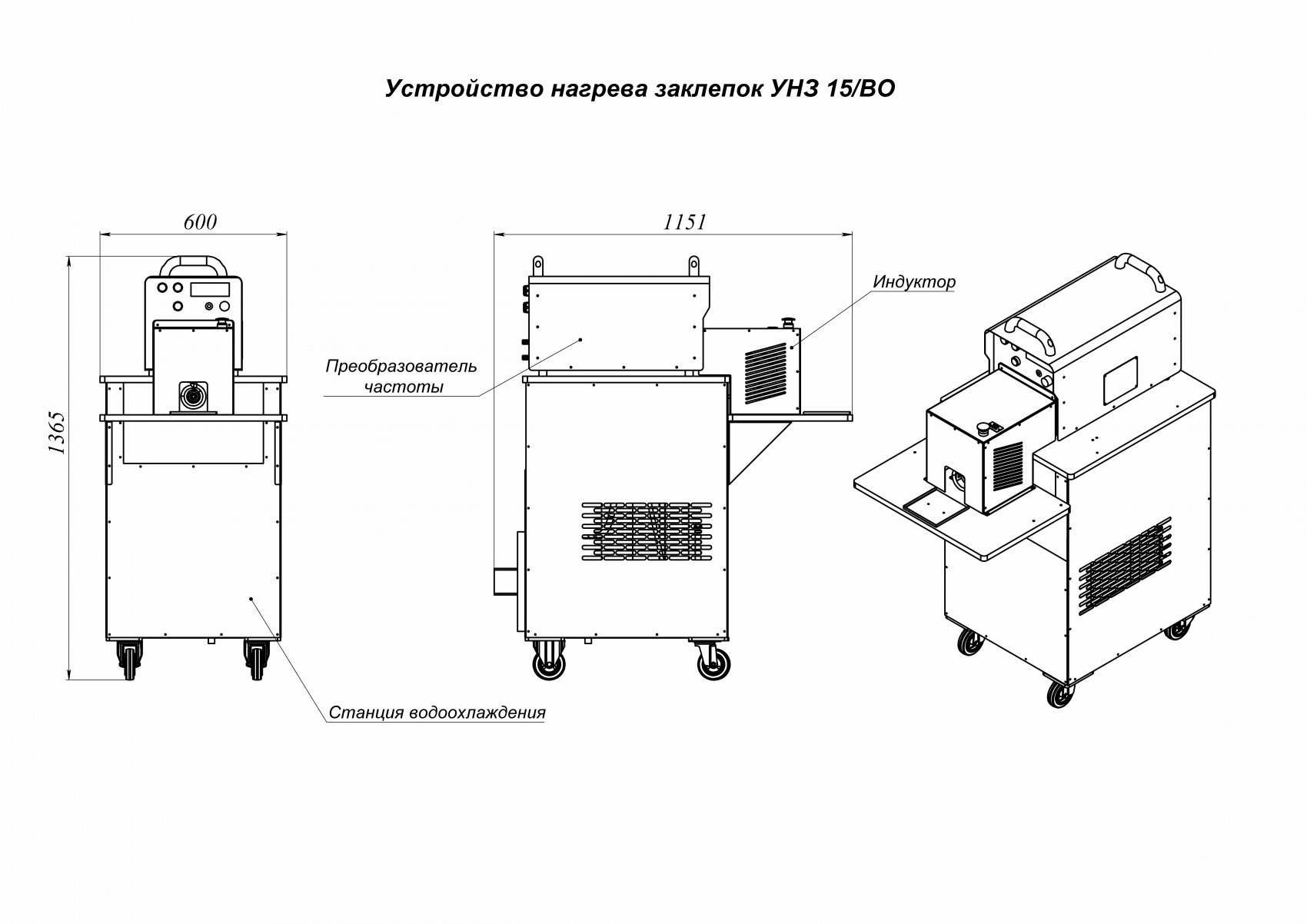

Базовая комплектация:

1. Станция охлаждения воды СВО-2,5СВ 1шт.
2. Преобразователь частоты ПЧ 15-8-50/WS-0,6-2 1шт.
3. Кабель питания для IHM 30 3м.
4. Индуктор 1шт.
5. Токовод 1,2 кА 1шт.
6. Устройство выгрузки заготовок 1шт.
7. Упаковка 1шт.
8. Паспорт 1шт.
Питающее напряжение 380/220В +10/-15% В
Максимальная потребляемая мощность 410 Вт
Масса с пустым баком 72 кг
Масса с заполненным баком 122 кг
Нагреваемые детали: допустимые размеры диаметра от 12 до 32 мм
Нагреваемые детали: допустимые размеры длины до 120 мм
Время нагрева до 1200°С D16 длина 50 мм, не более 18 сек
D22 длина 100 мм, не более 40 сек
D32 длина 100 мм, не более 80 сек
Объем бака 60 л
Мощность насоса 370 Вт
Мощность электровентилятора 34 Вт
Устройство выгрузки заготовок: давление воздуха 6-10 атм.
Устройство выгрузки заготовок: расход воздуха не более 0,7 л/мин
