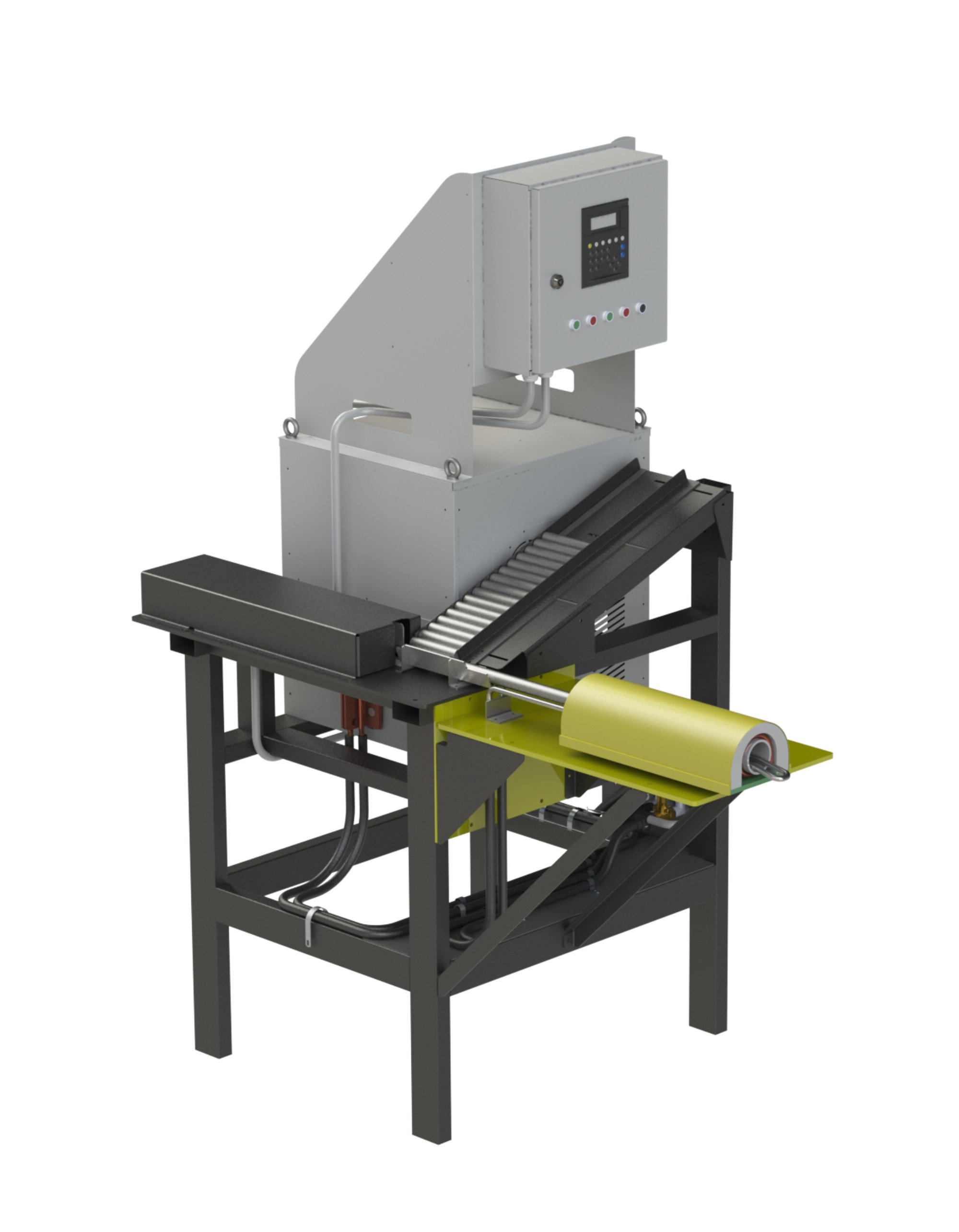

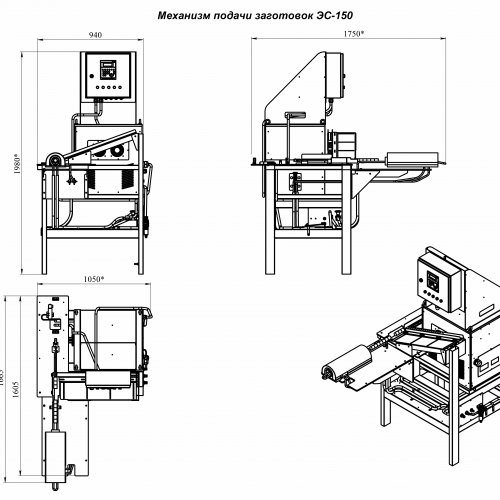

Механизм подачи заготовок ЭС-150

Special Price Узнать цену

Кузнечные индукционные нагреватели (КИН) предназначены для нагрева мерных стальных заготовок круглого сечения перед пластической деформацией в кузнечно-прессовом производстве. Предлагаемые КИН изготавливаются на основе установок индукционного нагрева серии IHM, имеют компактные размеры и сравнительно не большую массу.

Кузнечные индукционные нагреватели (КИН) предназначены для нагрева мерных стальных заготовок круглого сечения перед пластической деформацией в кузнечно-прессовом производстве.
Предлагаемые КИН изготавливаются на основе установок индукционного нагрева серии IHM, имеют компактные размеры и сравнительно не большую массу.

 Интерфейс оператора

Программирование режимов нагрева производится с помощью программируемого логического контроллера (ПЛК).
Такие параметры, как темп выдачи заготовки, напряжение питания, наличие или отсутствие фаз, выходное напряжение,  выходной ток, время нагрева выводятся на жидкокристаллическом индикаторе ПЛК.
Программа пульта управления обеспечивает ряд режимов нагрева.
Интерфейс пользователя на русском языке (поддерживает два дополнительных языка), Выбор языка производится на панели ПЛК.

 Разработка индукторов

Индукторы изготавливаются из медной водоохлаждаемой трубки прямоугольного или круглого сечения. Футеровка индуктора выполнена из жаропрочных материалов.

Охлаждение

Охлаждение внутренних блоков и индуктора IHM производится неагрессивной жидкостью (водой) при температуре не выше 40°C и выше точки росы.
Температура воды и скорость потока контролируются для обеспечения защиты оборудования.

Подача заготовок

Подача заготовок в индуктор осуществляется пневмоцилиндром, позволяющим отрегулировать скорость загрузки и возврата толкателя.
Имеется система слежения загрузки лотка. В случае заклинивания механизма загрузки или детали производится аварийное отключение нагрева.

Питание

Подключение производится к трехфазной сети 380/220В +10/-15% с частотой 50 ± 1 Гц.

Внутренняя диагностика

Выводимые сообщения на дисплее и журнал событий позволяют оператору выявить причину выключения нагрева (высокая температура, отсутствие в лотке деталей, превышение частоты, тока, активация внешней блокировки и др).


Максимальная мощность установок индукционного нагрева 50-300 кВт
Диаметр обрабатываемых деталей 18-60 мм
Максимальная длина обрабатываемых деталей 150 мм
Темп выдачи заготовок от 4 сек/шт
